Renishaw giới thiệu dải cảm biến CMM sáng tạo

Renishaw sẽ giới thiệu cảm biến siêu âm RUP1 và đầu dò tầm nhìn RVP cho hệ thống đo lường CMM đa cảm biến 5 trục REVO của mình tại IMTS (gian hàng 135509). Từ ngày 12 đến ngày 17 tháng 9 tại McCormick Place Chicago, khách tham quan có thể xem hệ thống cùng với các sản phẩm khác, bao gồm phạm vi mô-đun mở rộng cho đầu dò đo độ hoàn thiện bề mặt SFP2.

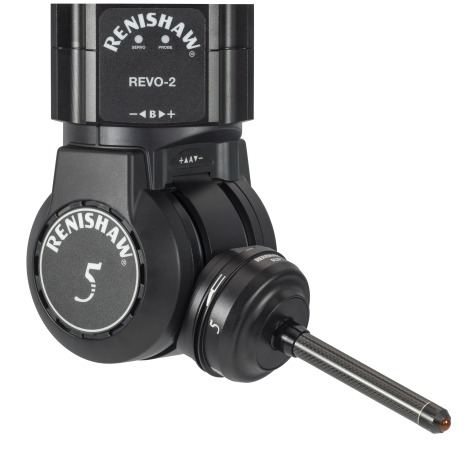

Hệ thống đo CMM đa cảm biến 5 trục REVO

Hệ thống đa cảm biến 5 trục REVO độc đáo đồng bộ hóa chuyển động của CMM và hai trục của đầu đo để giảm thiểu các lỗi động của CMM ở tốc độ đo siêu cao. Sự ra đời của  đầu dò siêu âm RUP1  mở rộng phạm vi hoạt động của hệ thống lên sáu cảm biến có thể hoán đổi cho nhau. Chúng cung cấp khả năng kích hoạt cảm ứng xúc giác và phép đo quét, lớp hoàn thiện bề mặt, phép đo độ dày siêu âm, tầm nhìn không tiếp xúc và phép đo ánh sáng có cấu trúc trên một CMM duy nhất – tất cả đều có tốc độ, độ chính xác và tính linh hoạt của hệ thống 5 trục.

Đầu dò siêu âm cho phép đo độ dày với hệ thống REVO

Đầu dò RUP1 tăng khả năng đa cảm biến của hệ thống REVO bằng cách thêm tính năng kiểm tra độ dày siêu âm vào dòng sản phẩm hiện có.

Không giống như các hệ thống siêu âm khác, đầu dò RUP1 không yêu cầu sử dụng bình chứa nước hoặc gel khớp nối để cho phép truyền tín hiệu tốt. Thay vào đó, đầu dò RUP1 sử dụng một quả bóng đầu đàn hồi cải tiến để cung cấp khả năng kết nối tuyệt vời giữa đầu dò và vật liệu được đo, loại bỏ sự cần thiết của một số thiết bị siêu âm chuyên dụng và tích hợp phép đo siêu âm tự động vào hệ thống đa cảm biến 5 trục REVO.

Phép đo độ dày bằng siêu âm mang lại những lợi thế rõ ràng so với các kỹ thuật thăm dò xúc giác truyền thống đối với các bộ phận mà việc tiếp cận các tính năng bên trong gặp khó khăn. Các bộ phận thiết bị hạ cánh của máy bay, trục truyền động phát điện và cánh quạt hàng không vũ trụ rỗng đều là những bộ phận mà đầu dò RUP1 sẽ mang lại lợi ích.

Gương thay đổi góc cho đầu dò tầm nhìn RVP

ACM là một phụ kiện được thiết kế để tăng cường khả năng tiếp cận cho  hệ thống quan sát không tiếp xúc RVP . Sử dụng gương bề mặt chính xác đầu tiên để cung cấp phản xạ trung thực, ACM xoay trường nhìn qua 90° cho phép kiểm tra bằng hình ảnh các bề mặt lỗ khoan và các tính năng khác mà trước đây RVP không thể tiếp cận. ACM tương thích với mô-đun VM11-2 và gắn từ tính vào vòng động học trên VM11-2, cho phép định hướng ở nhiều vị trí để tối đa hóa khả năng tiếp cận bộ phận; 24 vị trí có sẵn ở các khoảng 15° xung quanh trục VM11-2.

Phạm vi mở rộng của các mô-đun đầu dò hoàn thiện bề mặt

Kể từ khi ra mắt  đầu dò độ hoàn thiện bề mặt REVO SFP2 với khả năng mở rộng vào năm 2017, Renishaw đã phát hành các mô-đun chuyên dụng bổ sung, mở rộng khả năng đo độ hoàn thiện bề mặt của hệ thống REVO. Các bổ sung mới nhất bao gồm các mô-đun G1 và H1. Mô-đun G1 bao gồm một bút cảm ứng đặc biệt để đo rãnh và có gói phân tích riêng. Mô-đun G1 được sử dụng để đo các rãnh trong lỗ xi-lanh động cơ trước quy trình phủ plasma (còn được gọi là LDS). Mô-đun H1 được đặc trưng bởi thanh trượt kéo dài với bán kính lớn (125 mm), cho phép nó được sử dụng với các giá trị giới hạn lớn hơn 0,8 mm. Điều này làm cho nó khoan dung hơn với các bộ phận đo có thể không hoàn toàn sạch, trong khi vẫn tuân thủ các tiêu chuẩn quốc tế.

Để biết thêm thông tin: www.renishaw.com
