Sử dụng phép đo giao thoa ánh sáng trắng như một phương pháp đo linh hoạt và mạnh mẽ

Các công cụ được sử dụng trong gia công rất đắt tiền và do đó cần được sử dụng một cách tối ưu để đạt được mức độ lợi nhuận cao và tất cả những điều đó mà không gây nguy hiểm cho phôi gia công. Việc theo dõi độ mòn của dụng cụ cũng rất quan trọng, đặc biệt là khi gia công phôi làm bằng gang xám hoặc thép đúc chịu nhiệt cao.

Với dòng sản phẩm NetGAGE3D, ISRA VISION cung cấp một giao thoa kế ánh sáng trắng chính xác cho phép theo dõi chính xác các quy trình gia công trong sản xuất. Việc kiểm tra phôi và linh kiện đáng tin cậy và không phá hủy cho phép tuân thủ ngay cả dung sai nghiêm ngặt, mang lại mức lợi nhuận cao mà không gây nguy hiểm cho độ tin cậy của quy trình.

Các bộ phận của hệ thống truyền động trong xe phải tuân theo các yêu cầu nghiêm ngặt. Một trong những thành phần này là cacte của động cơ đốt trong. Nó chứa các xi-lanh và hoạt động như ‘bộ xương’ của động cơ, nơi gắn nhiều bộ phận khác. Khi các pít-tông di chuyển, các lực mạnh tác động lên bộ phận ở nhiệt độ cao. Để đảm bảo rằng cacte có thể chịu được những ứng suất này, cần phải có độ chính xác cao trong quá trình sản xuất. Để làm được điều này, cần phải kiểm tra liên tục độ mòn của linh kiện và dụng cụ.

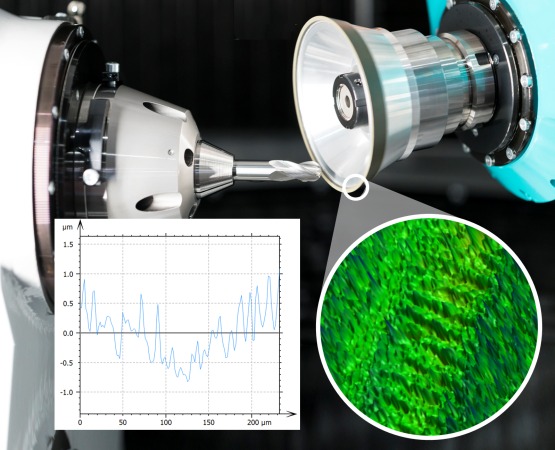

Dung sai cho phép được xác định cho sự mài mòn này và chúng cần được theo dõi. Trong gia công, giám sát mài mòn trên bộ phận được gia công hoặc chính công cụ đó yêu cầu các quy trình kiểm tra nhanh, chính xác và không phá hủy. Các phương pháp đo quang học duy nhất phù hợp cho việc này là những phương pháp cho phép thời gian kiểm tra ngắn và bao phủ toàn bộ bề mặt.

Phép đo giao thoa ánh sáng trắng như một phương pháp đo linh hoạt và mạnh mẽ

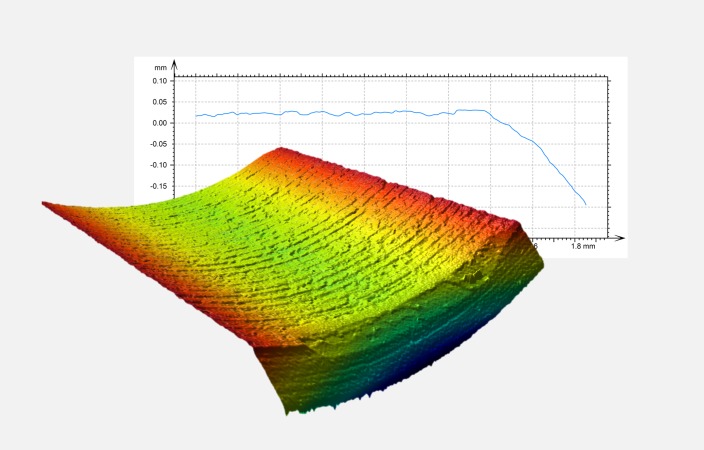

Phép đo giao thoa ánh sáng trắng đã được thiết lập như một phương pháp đo quang học đặc biệt linh hoạt và mạnh mẽ. Nó thể hiện vật thể trong không gian ba chiều bằng cách chồng các chùm ánh sáng được tạo ra khi vật thể được đo và một gương tham chiếu được chiếu sáng đồng đều bằng ánh sáng đa sắc, được chia làm hai bởi một gương bán trong suốt. Sau đó, gương tham chiếu và đối tượng được đo sẽ phản chiếu các chùm tia trở lại máy ảnh. Tùy thuộc vào cấu trúc thẳng đứng và bề mặt của vật thể, độ dài đường dẫn khác nhau dẫn đến ánh sáng tham chiếu và ánh sáng mẫu. Mẫu xếp chồng này có thể được phân tích bằng giải pháp phần mềm tính toán khoảng cách cho từng điểm của đối tượng. Do đó, nó tạo ra một hình ảnh địa hình chính xác của bề mặt dưới dạng bản đồ chiều cao bề mặt. Giao thoa kế ánh sáng trắng NetGAGEG3D từ ISRA VISION đặc biệt đáng tin cậy và nhỏ gọn. Chúng đo các bề mặt một cách nhanh chóng, đáng tin cậy và chính xác, dù là một hệ thống độc lập hay là một phần của dây chuyền sản xuất.

Bên cạnh việc theo dõi độ mài mòn trong ngành công nghiệp gia công, phép đo giao thoa ánh sáng trắng còn được sử dụng để kiểm tra các thành phần thô hoặc nhẵn trong ngành công nghiệp điện tử và chất bán dẫn, trong sản xuất thủy tinh và công nghệ y tế.

Đo bề mặt nhanh chóng, chính xác và đáng tin cậy

Phép đo giao thoa ánh sáng trắng được sử dụng để phát hiện các tham số bề mặt tô pô như độ đồng đều, độ nhám hoặc chiều cao bước với độ chính xác, đạt đến phạm vi nanomet chỉ bằng một phép đo. Công nghệ này cũng đo chính xác các cấu trúc với kích thước nhỏ.

Các máy ảnh khác nhau được sử dụng tùy thuộc vào ứng dụng: Khi phát hiện độ nhám, cần có độ phân giải ngang đặc biệt cao, trong khi các cảm biến có trường đo rất lớn lên tới 110 x 110 mm² được sử dụng để kiểm tra độ đồng đều. Hệ thống cũng xác định thông tin về độ chính xác và đầy đủ của kích thước. Hơn nữa, nó có thể kiểm tra toàn bộ địa hình bề mặt trong phạm vi đo và hình dạng hình học của vật thể.

Trong quá trình đo, đầu đo nhỏ gọn có thể được di chuyển theo hướng z trước khi quét đối tượng. “Hình ảnh độ sâu” được tạo ra của đối tượng có mức độ không chắc chắn về phép đo cực kỳ thấp. Thông qua quy trình này, ngay cả những khu vực trũng thấp như lỗ khoan, kênh hoặc cấu trúc khắc cũng được đo mà không có bất kỳ bóng nào, trong khi khoảng cách làm việc lớn cũng có thể được cung cấp. Giải pháp có thể nhận ra tốc độ đo cực cao tùy thuộc vào bề mặt.

Tác vụ đo có thể được cấu hình nhanh chóng nhờ giao diện người dùng đơn giản và trực quan – một tính năng rất quan trọng, vì các chuỗi nhỏ cũng ngày càng trở nên phổ biến trong gia công. Khi thiết lập hệ thống lần đầu tiên, toàn bộ quy trình được lưu dưới dạng công thức tự động và do đó có sẵn cho các phép đo trong tương lai. Hơn nữa, chức năng báo cáo rõ ràng đảm bảo rằng người dùng luôn kiểm soát được tiến độ xử lý và hao mòn.

Đảm bảo hiệu quả, chất lượng và lợi nhuận một cách đáng tin cậy

Nhờ thiết kế phổ quát và nhiều sửa đổi, các cảm biến có thể bao gồm nhiều ứng dụng và có thể được sử dụng ở bất cứ nơi nào cần độ ổn định và độ chính xác lâu dài. Trong khi đó, người dùng trong lĩnh vực gia công được hưởng lợi từ việc tuân thủ đáng tin cậy các dung sai nhờ kiểm tra quang học. Hệ thống này cũng kéo dài thời gian sử dụng của các công cụ một cách có kiểm soát và ngăn chặn các phôi gia công bị loại bỏ. Đồng thời, tính năng lưu trữ cài đặt hệ thống chính xác đảm bảo kết quả lý tưởng trong thời gian dài và bảo toàn tài nguyên. Khi làm như vậy, dòng sản phẩm NetGAGEG3D đảm bảo tính hiệu quả, chất lượng và lợi nhuận đồng thời giúp người dùng cạnh tranh trên thị trường.
